相控阵超声检测（PAUT）
检 测 报 告
报告编号：TMPL-20260716100224
委托单位：保定市住房和城乡建设局
工程名称：富昌园小区天然气管道工程
设备/工件：燃气管道
检测类别：安装检测
检测日期：2026-07-16
保定市建筑工程质量检测中心
— 1/7 —
注意事项（声明）
报告无检测单位检验检测专用章、检测人员资质认定章无效。
报告无完整检测、审核、批准人员签字无效，复制报告需重新加盖检测单位检验检测专用章、检测人员资质认定章否则无效。
对检测报告若有异议，应于收到之日起十五日内向检测单位提出，逾期视为认可检测结果。
报告无骑缝章无效。
对检测报告若有异议，应于收到之日起十五日内向检测单位提出，逾期视为认可检测结果。
检测结论仅对检测样品负责。
本报告一式四份，检测单位存档一份，委托单位三份。 地址：河北省保定市三丰中路1261号 电话：0312-2190216 邮编：071000
— 2/7 —
项 目 概 况 说 明
报告编号：TMPL-20260716100224
一、项目背景
富昌小区位于竞秀区建南街道办，始建于1998年，户外燃气管道焊缝共计120道。现对其部分焊缝进行抽检，抽检数量11道，抽检部位见附页。
二、检测范围与对象
钢制承压燃气管道，架空 ，管壁在4-6mm，外径6-15cm。
三、主要技术依据
1. NB/T 47013.15-2021《承压设备无损检测 相控阵超声检测》
2. SY/T 6755-2024 《在役油气管道对接接头相控阵及多探头超声检测规范》
四、项目相关方
建设单位：保定市住房和城乡建设局
设计单位：心地能源工程技术有限公司
施工单位：保定新奥燃气有限公司
监理单位：中冀建设管理有限公司
五、其他补充信息
焊缝热处理完成后24小时方可进行检测
检测工期：2026年6月1日至6月30日
六、检测人员资质证书见附页。
— 3/7 —
相 控 阵 超 声 检 测 报 告
报告编号：TMPL-20260716100224
基 本 信 息
| 工程名称 | 富昌园小区天然气管道工程 | 检测日期 | 2026-07-16 |
| 报告编号 | TMPL-20260716100224 | 原始记录编号 | TMPL-20260716100224-REC |
| 委托单位 | 保定市住房和城乡建设局 | ||
工 件 参 数
| 工件名称 | 富昌园小区户外燃气管道 | 工件编号 | b |
| 坡口型式 | V型 | 焊接方法 | GTAW+SMAW |
| 检测部位 | 焊缝及热影响区（两侧各50mm） | 热处理状态 | PWHT 760℃±10℃恒温4h |
| 材质 | Q235B | 规格 | Φ60mm-Φ150mm 壁厚4-6mm |
| 表面状态 | 管道外表面防锈漆完好 | 检测时机 | 热处理完成24小时后 |
| 检测数量 | 100% | ||
技 术 要 求
| 检测标准 | T/CASEI 004-2021 | ||
| 技术等级 | B级（全焊缝体积检测） | 合格级别 | I级（无缺陷） |
检 测 器 材 及 条 件
| 设备型号 | Omniscan X3 | 设备编号 | EON-PAUT-003 |
| 探头型号 | 5L64-A12 | 模块型号 | SA10-N55S |
| 校准试块 | CSK-IA标准试块 | 对比试块 | RB-3（P92专用） |
| 扫查装置 | ChainSCANNER | 耦合剂 | 浆糊耦合剂（纤维素基） |
| 扫查灵敏度 | Φ2×40mm横孔-6dB | 灵敏度补偿 | 表面4dB+衰减2dB |
| 现场温度 | 28℃ | 表面补偿 | 4dB |
检 测 条 件 参 数
| 序号 | 扫描类型 | 波的类型 | 波次 | 晶片数 | 角度范围 | 角度增量 | 探头位置 |
|---|---|---|---|---|---|---|---|
| 1 | S扫描（扇形扫描） | 纵波 | 一次波 | 16 | 35°-75° | 1° | 焊缝两侧（双侧扫查） |
— 4/7 —
检 测 结 果 及 结 论
依据T/CASEI 004-2021标准，本次所检222道焊缝（焊缝-40至焊缝-168）中，222道评定为I级（无缺陷），结论为合格；结论均为合格。
备 注
所有焊缝检测结果合格。
| 检测人/资格： | 孔繁奇 / PAUT-II级 | 审核人/资格： | 李冠杨 / PAUT-III级 | 批准人/资格： | 杨欣然 / PAUT-III级 |
单位公章：
时间：2026-07-16
— 5/7 —

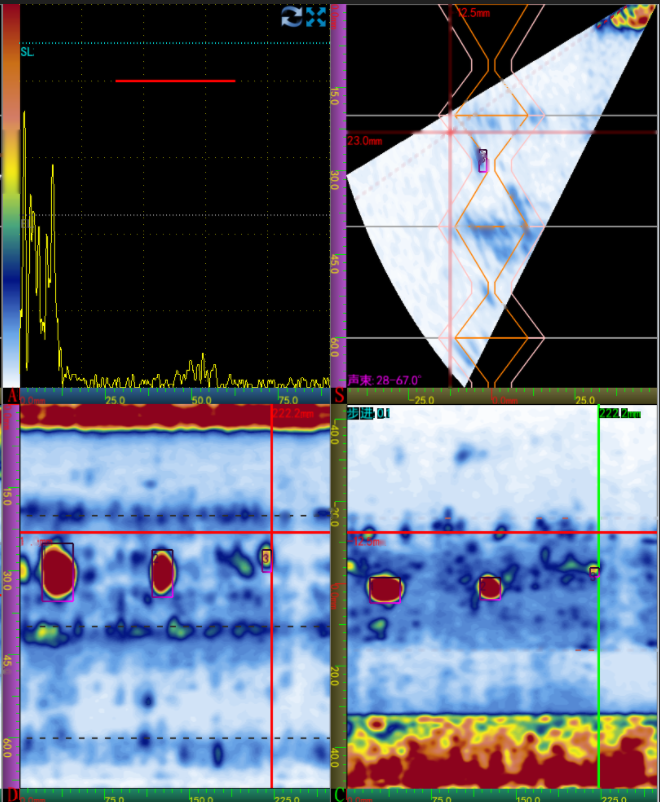

中低压燃气管道焊缝探伤图
加载中...
相 控 阵 超 声 检 测 数 据 表
| 工件编号 | b | 工件名称 | 富昌园小区户外燃气管道 |
| 检测标准 | T/CASEI 004-2021 | 合格级别 | I级（无缺陷） |
| 序号 | 焊缝编号 | 检测范围 | 缺陷编号 | 缺陷位置(mm) | 深度(mm) | 缺陷尺寸(mm) | 质量等级 | 评定结果 |
|---|---|---|---|---|---|---|---|---|
| 1 | 焊缝-40 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 2 | 焊缝-41 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 3 | 焊缝-42 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 4 | 焊缝-44 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 5 | 焊缝-46 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 6 | 焊缝-47 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 7 | 焊缝-48 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 8 | 焊缝-51 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 9 | 焊缝-53 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 10 | 焊缝-4 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 11 | 焊缝-177 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 12 | 焊缝-183 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 13 | 焊缝-161 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 14 | 焊缝-159 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 15 | 焊缝-157 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 16 | 焊缝-154 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 17 | 焊缝-147 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 18 | 焊缝-143 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 19 | 焊缝-28 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 20 | 焊缝-113 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 21 | 焊缝-123 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 22 | 焊缝-128 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 23 | 焊缝-22 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 24 | 焊缝-23 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 25 | 焊缝-24 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 26 | 焊缝-29 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 27 | 焊缝-30 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 28 | 焊缝-33 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 29 | 焊缝-230 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 30 | 焊缝-232 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 31 | 焊缝-249 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 32 | 焊缝-261 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 33 | 焊缝-148 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 34 | 焊缝-153 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 35 | 焊缝-162 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 36 | 焊缝-167 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 37 | 焊缝-189 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 38 | 焊缝-194 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 39 | 焊缝-199 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 40 | 焊缝-210 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 41 | 焊缝-232 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 42 | 焊缝-242 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 43 | 焊缝-23 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 44 | 焊缝-85 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 45 | 焊缝-105 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 46 | 焊缝-113 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 47 | 焊缝-115 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 48 | 焊缝-123 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 49 | 焊缝-104 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 50 | 焊缝-84 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 51 | 焊缝-64 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 52 | 焊缝-63 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 53 | 焊缝-59 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 54 | 焊缝-58 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 55 | 焊缝-49 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 56 | 焊缝-17 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 57 | 焊缝-13 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 58 | 焊缝-12 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 59 | 焊缝-6 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 60 | 焊缝-8 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 61 | 焊缝-10 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 62 | 焊缝-11 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 63 | 焊缝-13 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 64 | 焊缝-22 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 65 | 焊缝-29 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 66 | 焊缝-31 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 67 | 焊缝-32 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 68 | 焊缝-33 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 69 | 焊缝-6 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 70 | 焊缝-53 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 71 | 焊缝-63 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 72 | 焊缝-72 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 73 | 焊缝-73 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 74 | 焊缝-75 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 75 | 焊缝-76 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 76 | 焊缝-9 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 77 | 焊缝-10 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 78 | 焊缝-13 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 79 | 焊缝-11 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 80 | 焊缝-16 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 81 | 焊缝-19 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 82 | 焊缝-22 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 83 | 焊缝-35 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 84 | 焊缝-13 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 85 | 焊缝-37 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 86 | 焊缝-177 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 87 | 焊缝-189 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 88 | 焊缝-194 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 89 | 焊缝-20 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 90 | 焊缝-21 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 91 | 焊缝-40 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 92 | 焊缝-42 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 93 | 焊缝-44 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 94 | 焊缝-46 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 95 | 焊缝-48 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 96 | 焊缝-53 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 97 | 焊缝-54 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 98 | 焊缝-45 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 99 | 焊缝-59 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 100 | 焊缝-272 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 101 | 焊缝-275 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 102 | 焊缝-281 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 103 | 焊缝-287 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 104 | 焊缝-289 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 105 | 焊缝-297 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 106 | 焊缝-299 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 107 | 焊缝-302 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 108 | 焊缝-61 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 109 | 焊缝-63 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 110 | 焊缝-65 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 111 | 焊缝-66 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 112 | 焊缝-81 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 113 | 焊缝-87 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 114 | 焊缝-89 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 115 | 焊缝-90 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 116 | 焊缝-97 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 117 | 焊缝-98 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 118 | 焊缝-256 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 119 | 焊缝-108 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 120 | 焊缝-110 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 121 | 焊缝-112 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 122 | 焊缝-114 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 123 | 焊缝-117 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 124 | 焊缝-262 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 125 | 焊缝-265 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 126 | 焊缝-276 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 127 | 焊缝-284 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 128 | 焊缝-319 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 129 | 焊缝-331 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 130 | 焊缝-333 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 131 | 焊缝-337 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 132 | 焊缝-359 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 133 | 焊缝-360 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 134 | 焊缝-368 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 135 | 焊缝-121 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 136 | 焊缝-123 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 137 | 焊缝-124 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 138 | 焊缝-304 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 139 | 焊缝-323 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 140 | 焊缝-336 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 141 | 焊缝-337 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 142 | 焊缝-127 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 143 | 焊缝-375 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 144 | 焊缝-383 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 145 | 焊缝-395 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 146 | 焊缝-397 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 147 | 焊缝-398 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 148 | 焊缝-410 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 149 | 焊缝-412 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 150 | 焊缝-383 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 151 | 焊缝-390 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 152 | 焊缝-357 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 153 | 焊缝-417 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 154 | 焊缝-420 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 155 | 焊缝-422 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 156 | 焊缝-428 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 157 | 焊缝-430 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 158 | 焊缝-443 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 159 | 焊缝-444 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 160 | 焊缝-453 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 161 | 焊缝-462 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 162 | 焊缝-463 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 163 | 焊缝-464 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 164 | 焊缝-483 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 165 | 焊缝-495 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 166 | 焊缝-498 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 167 | 焊缝-499 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 168 | 焊缝-508 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 169 | 焊缝-509 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 170 | 焊缝-443 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 171 | 焊缝-430 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 172 | 焊缝-425 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 173 | 焊缝-423 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 174 | 焊缝-416 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 175 | 焊缝-410 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 176 | 焊缝-406 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 177 | 焊缝-445 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 178 | 焊缝-448 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 179 | 焊缝-450 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 180 | 焊缝-459 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 181 | 焊缝-464 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 182 | 焊缝-466 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 183 | 焊缝-468 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 184 | 焊缝-475 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 185 | 焊缝-479 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 186 | 焊缝-215 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 187 | 焊缝-109 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 188 | 焊缝-98 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 189 | 焊缝-95 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 190 | 焊缝-90 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 191 | 焊缝-85 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 192 | 焊缝-78 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 193 | 焊缝-74 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 194 | 焊缝-71 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 195 | 焊缝-68 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 196 | 焊缝-67 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 197 | 焊缝-24 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 198 | 焊缝-23 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 199 | 焊缝-2 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 200 | 焊缝-3 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 201 | 焊缝-29 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 202 | 焊缝-36 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 203 | 焊缝-37 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 204 | 焊缝-38 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 205 | 焊缝-44 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 206 | 焊缝-53 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 207 | 焊缝-57 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 208 | 焊缝-58 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 209 | 焊缝-81 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 210 | 焊缝-136 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 211 | 焊缝-137 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 212 | 焊缝-138 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 213 | 焊缝-139 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 214 | 焊缝-144 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 215 | 焊缝-145 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 216 | 焊缝-146 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 217 | 焊缝-153 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 218 | 焊缝-154 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 219 | 焊缝-155 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 220 | 焊缝-164 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 221 | 焊缝-167 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 222 | 焊缝-168 | 全焊缝 | / | / | / | / | I级 | 合格 |
— 6/7 —
附 件 页
报告编号：TMPL-20260716100224
| 工程名称 | 富昌园小区天然气管道工程 | 工件名称 | 富昌园小区户外燃气管道 |
相控阵超声图
焊缝 #焊缝-40
焊缝 #焊缝-41
焊缝 #焊缝-42
焊缝 #焊缝-44
焊缝 #焊缝-46
焊缝 #焊缝-47
焊缝 #焊缝-48
焊缝 #焊缝-51
焊缝 #焊缝-53
焊缝 #焊缝-4
焊缝 #焊缝-177
焊缝 #焊缝-183
焊缝 #焊缝-161
焊缝 #焊缝-159
焊缝 #焊缝-157
焊缝 #焊缝-154
焊缝 #焊缝-147
焊缝 #焊缝-143
焊缝 #焊缝-28
焊缝 #焊缝-113
焊缝 #焊缝-123
焊缝 #焊缝-128
焊缝 #焊缝-22
焊缝 #焊缝-23
焊缝 #焊缝-24
焊缝 #焊缝-29
焊缝 #焊缝-30
焊缝 #焊缝-33
焊缝 #焊缝-230
焊缝 #焊缝-232
焊缝 #焊缝-249
焊缝 #焊缝-261
焊缝 #焊缝-148
焊缝 #焊缝-153
焊缝 #焊缝-162
焊缝 #焊缝-167
焊缝 #焊缝-189
焊缝 #焊缝-194
焊缝 #焊缝-199
焊缝 #焊缝-210
焊缝 #焊缝-232
焊缝 #焊缝-242
焊缝 #焊缝-23
焊缝 #焊缝-85
焊缝 #焊缝-105
焊缝 #焊缝-113
焊缝 #焊缝-115
焊缝 #焊缝-123
焊缝 #焊缝-104
焊缝 #焊缝-84
焊缝 #焊缝-64
焊缝 #焊缝-63
焊缝 #焊缝-59
焊缝 #焊缝-58
焊缝 #焊缝-49
焊缝 #焊缝-17
焊缝 #焊缝-13
焊缝 #焊缝-12
焊缝 #焊缝-6
焊缝 #焊缝-8
焊缝 #焊缝-10
焊缝 #焊缝-11
焊缝 #焊缝-13
焊缝 #焊缝-22
焊缝 #焊缝-29
焊缝 #焊缝-31
焊缝 #焊缝-32
焊缝 #焊缝-33
焊缝 #焊缝-6
焊缝 #焊缝-53
焊缝 #焊缝-63
焊缝 #焊缝-72
焊缝 #焊缝-73
焊缝 #焊缝-75
焊缝 #焊缝-76
焊缝 #焊缝-9
焊缝 #焊缝-10
焊缝 #焊缝-13
焊缝 #焊缝-11
焊缝 #焊缝-16
焊缝 #焊缝-19
焊缝 #焊缝-22
焊缝 #焊缝-35
焊缝 #焊缝-13
焊缝 #焊缝-37
焊缝 #焊缝-177
焊缝 #焊缝-189
焊缝 #焊缝-194
焊缝 #焊缝-20
焊缝 #焊缝-21
焊缝 #焊缝-40
焊缝 #焊缝-42
焊缝 #焊缝-44
焊缝 #焊缝-46
焊缝 #焊缝-48
焊缝 #焊缝-53
焊缝 #焊缝-54
焊缝 #焊缝-45
焊缝 #焊缝-59
焊缝 #焊缝-272
焊缝 #焊缝-275
焊缝 #焊缝-281
焊缝 #焊缝-287
焊缝 #焊缝-289
焊缝 #焊缝-297
焊缝 #焊缝-299
焊缝 #焊缝-302
焊缝 #焊缝-61
焊缝 #焊缝-63
焊缝 #焊缝-65
焊缝 #焊缝-66
焊缝 #焊缝-81
焊缝 #焊缝-87
焊缝 #焊缝-89
焊缝 #焊缝-90
焊缝 #焊缝-97
焊缝 #焊缝-98
焊缝 #焊缝-256
焊缝 #焊缝-108
焊缝 #焊缝-110
焊缝 #焊缝-112
焊缝 #焊缝-114
焊缝 #焊缝-117
焊缝 #焊缝-262
焊缝 #焊缝-265
焊缝 #焊缝-276
焊缝 #焊缝-284
焊缝 #焊缝-319
焊缝 #焊缝-331
焊缝 #焊缝-333
焊缝 #焊缝-337
焊缝 #焊缝-359
焊缝 #焊缝-360
焊缝 #焊缝-368
焊缝 #焊缝-121
焊缝 #焊缝-123
焊缝 #焊缝-124
焊缝 #焊缝-304
焊缝 #焊缝-323
焊缝 #焊缝-336
焊缝 #焊缝-337
焊缝 #焊缝-127
焊缝 #焊缝-375
焊缝 #焊缝-383
焊缝 #焊缝-395
焊缝 #焊缝-397
焊缝 #焊缝-398
焊缝 #焊缝-410
焊缝 #焊缝-412
焊缝 #焊缝-383
焊缝 #焊缝-390
焊缝 #焊缝-357
焊缝 #焊缝-417
焊缝 #焊缝-420
焊缝 #焊缝-422
焊缝 #焊缝-428
焊缝 #焊缝-430
焊缝 #焊缝-443
焊缝 #焊缝-444
焊缝 #焊缝-453
焊缝 #焊缝-462
焊缝 #焊缝-463
焊缝 #焊缝-464
焊缝 #焊缝-483
焊缝 #焊缝-495
焊缝 #焊缝-498
焊缝 #焊缝-499
焊缝 #焊缝-508
焊缝 #焊缝-509
焊缝 #焊缝-443
焊缝 #焊缝-430
焊缝 #焊缝-425
焊缝 #焊缝-423
焊缝 #焊缝-416
焊缝 #焊缝-410
焊缝 #焊缝-406
焊缝 #焊缝-445
焊缝 #焊缝-448
焊缝 #焊缝-450
焊缝 #焊缝-459
焊缝 #焊缝-464
焊缝 #焊缝-466
焊缝 #焊缝-468
焊缝 #焊缝-475
焊缝 #焊缝-479
⚠️ 尚未上传探伤图
焊缝 #焊缝-215
⚠️ 尚未上传探伤图
焊缝 #焊缝-109
⚠️ 尚未上传探伤图
焊缝 #焊缝-98
⚠️ 尚未上传探伤图
焊缝 #焊缝-95
⚠️ 尚未上传探伤图
焊缝 #焊缝-90
⚠️ 尚未上传探伤图
焊缝 #焊缝-85
⚠️ 尚未上传探伤图
焊缝 #焊缝-78
⚠️ 尚未上传探伤图
焊缝 #焊缝-74
⚠️ 尚未上传探伤图
焊缝 #焊缝-71
⚠️ 尚未上传探伤图
焊缝 #焊缝-68
⚠️ 尚未上传探伤图
焊缝 #焊缝-67
⚠️ 尚未上传探伤图
焊缝 #焊缝-24
⚠️ 尚未上传探伤图
焊缝 #焊缝-23
⚠️ 尚未上传探伤图
焊缝 #焊缝-2
⚠️ 尚未上传探伤图
焊缝 #焊缝-3
⚠️ 尚未上传探伤图
焊缝 #焊缝-29
⚠️ 尚未上传探伤图
焊缝 #焊缝-36
⚠️ 尚未上传探伤图
焊缝 #焊缝-37
⚠️ 尚未上传探伤图
焊缝 #焊缝-38
⚠️ 尚未上传探伤图
焊缝 #焊缝-44
⚠️ 尚未上传探伤图
焊缝 #焊缝-53
⚠️ 尚未上传探伤图
焊缝 #焊缝-57
⚠️ 尚未上传探伤图
焊缝 #焊缝-58
⚠️ 尚未上传探伤图
焊缝 #焊缝-81
⚠️ 尚未上传探伤图
焊缝 #焊缝-136
⚠️ 尚未上传探伤图
焊缝 #焊缝-137
⚠️ 尚未上传探伤图
焊缝 #焊缝-138
⚠️ 尚未上传探伤图
焊缝 #焊缝-139
⚠️ 尚未上传探伤图
焊缝 #焊缝-144
⚠️ 尚未上传探伤图
焊缝 #焊缝-145
⚠️ 尚未上传探伤图
焊缝 #焊缝-146
⚠️ 尚未上传探伤图
焊缝 #焊缝-153
⚠️ 尚未上传探伤图
焊缝 #焊缝-154
⚠️ 尚未上传探伤图
焊缝 #焊缝-155
⚠️ 尚未上传探伤图
焊缝 #焊缝-164
⚠️ 尚未上传探伤图
焊缝 #焊缝-167
⚠️ 尚未上传探伤图
焊缝 #焊缝-168
⚠️ 尚未上传探伤图
焊缝数据表中有 38 条焊缝没有对应的探伤图：焊缝-479、焊缝-215、焊缝-109、焊缝-98、焊缝-95、焊缝-90、焊缝-85、焊缝-78、焊缝-74、焊缝-71、焊缝-68、焊缝-67、焊缝-24、焊缝-23、焊缝-2、焊缝-3、焊缝-29、焊缝-36、焊缝-37、焊缝-38、焊缝-44、焊缝-53、焊缝-57、焊缝-58、焊缝-81、焊缝-136、焊缝-137、焊缝-138、焊缝-139、焊缝-144、焊缝-145、焊缝-146、焊缝-153、焊缝-154、焊缝-155、焊缝-164、焊缝-167、焊缝-168
