相控阵超声检测（PAUT）
检 测 报 告
报告编号：TMPL-20260716102226
委托单位：保定市住房和城乡建设局
工程名称：河北大学1区天然气管道工程
设备/工件：燃气管道
检测类别：安装检测
检测日期：2026-07-16
保定市建筑工程质量检测中心
— 1/7 —
注意事项（声明）
报告无检测单位检验检测专用章、检测人员资质认定章无效。
报告无完整检测、审核、批准人员签字无效，复制报告需重新加盖检测单位检验检测专用章、检测人员资质认定章否则无效。
对检测报告若有异议，应于收到之日起十五日内向检测单位提出，逾期视为认可检测结果。
报告无骑缝章无效。
对检测报告若有异议，应于收到之日起十五日内向检测单位提出，逾期视为认可检测结果。
检测结论仅对检测样品负责。
本报告一式四份，检测单位存档一份，委托单位三份。 地址：河北省保定市三丰中路1261号 电话：0312-2190216 邮编：071000
— 2/7 —
项 目 概 况 说 明
报告编号：TMPL-20260716102226
一、项目背景
河北大学1区位于莲池区东关办事处，始建于1984/1996年，户外燃气管道焊缝共计808道。现对其部分焊缝进行抽检，抽检数量122道，抽检部位见附页。
二、检测范围与对象
钢制承压燃气管道，架空 ，管壁在4-6mm，外径6-15cm。
三、主要技术依据
1. NB/T 47013.15-2021《承压设备无损检测 相控阵超声检测》
2. SY/T 6755-2024 《在役油气管道对接接头相控阵及多探头超声检测规范》
四、项目相关方
建设单位：保定市住房和城乡建设局
设计单位：心地能源工程技术有限公司
施工单位：保定新奥燃气有限公司
监理单位：中冀建设管理有限公司
五、其他补充信息
焊缝热处理完成后24小时方可进行检测
检测工期：2026年6月1日至6月30日
六、检测人员资质证书见附页。
— 3/7 —
相 控 阵 超 声 检 测 报 告
报告编号：TMPL-20260716102226
基 本 信 息
| 工程名称 | 河北大学1区天然气管道工程 | 检测日期 | 2026-07-16 |
| 报告编号 | TMPL-20260716102226 | 原始记录编号 | TMPL-20260716102226-REC |
| 委托单位 | 保定市住房和城乡建设局 | ||
工 件 参 数
| 工件名称 | 河北大学1区户外燃气管道 | 工件编号 | b |
| 坡口型式 | V型 | 焊接方法 | GTAW+SMAW |
| 检测部位 | 焊缝及热影响区（两侧各50mm） | 热处理状态 | PWHT 760℃±10℃恒温4h |
| 材质 | Q235B | 规格 | Φ60mm-Φ150mm 壁厚4-6mm |
| 表面状态 | 管道外表面防锈漆完好 | 检测时机 | 热处理完成24小时后 |
| 检测数量 | 100% | ||
技 术 要 求
| 检测标准 | T/CASEI 004-2021 | ||
| 技术等级 | B级（全焊缝体积检测） | 合格级别 | I级（无缺陷） |
检 测 器 材 及 条 件
| 设备型号 | Omniscan X3 | 设备编号 | EON-PAUT-003 |
| 探头型号 | 5L64-A12 | 模块型号 | SA10-N55S |
| 校准试块 | CSK-IA标准试块 | 对比试块 | RB-3（P92专用） |
| 扫查装置 | ChainSCANNER | 耦合剂 | 浆糊耦合剂（纤维素基） |
| 扫查灵敏度 | Φ2×40mm横孔-6dB | 灵敏度补偿 | 表面4dB+衰减2dB |
| 现场温度 | 28℃ | 表面补偿 | 4dB |
检 测 条 件 参 数
| 序号 | 扫描类型 | 波的类型 | 波次 | 晶片数 | 角度范围 | 角度增量 | 探头位置 |
|---|---|---|---|---|---|---|---|
| 1 | S扫描（扇形扫描） | 纵波 | 一次波 | 16 | 35°-75° | 1° | 焊缝两侧（双侧扫查） |
— 4/7 —
检 测 结 果 及 结 论
依据T/CASEI 004-2021标准，本次所检122道焊缝（焊缝-2至焊缝-606）中，122道评定为I级（无缺陷），结论为合格；结论均为合格。
备 注
所有焊缝检测结果合格。
| 检测人/资格： | 孔繁奇 / PAUT-II级 | 审核人/资格： | 李冠杨 / PAUT-III级 | 批准人/资格： | 杨欣然 / PAUT-III级 |
单位公章：
时间：2026-07-16
— 5/7 —
中低压燃气管道焊缝探伤图
加载中...
相 控 阵 超 声 检 测 数 据 表
| 工件编号 | b | 工件名称 | 河北大学1区户外燃气管道 |
| 检测标准 | T/CASEI 004-2021 | 合格级别 | I级（无缺陷） |
| 序号 | 焊缝编号 | 检测范围 | 缺陷编号 | 缺陷位置(mm) | 深度(mm) | 缺陷尺寸(mm) | 质量等级 | 评定结果 |
|---|---|---|---|---|---|---|---|---|
| 1 | 焊缝-2 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 2 | 焊缝-4 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 3 | 焊缝-6 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 4 | 焊缝-9 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 5 | 焊缝-11 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 6 | 焊缝-29 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 7 | 焊缝-28 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 8 | 焊缝-26 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 9 | 焊缝-24 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 10 | 焊缝-04 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 11 | 焊缝-06 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 12 | 焊缝-07 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 13 | 焊缝-42 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 14 | 焊缝-43 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 15 | 焊缝-48 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 16 | 焊缝-50 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 17 | 焊缝-51 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 18 | 焊缝-53 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 19 | 焊缝-54 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 20 | 焊缝-64 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 21 | 焊缝-65 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 22 | 焊缝-66 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 23 | 焊缝-68 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 24 | 焊缝-70 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 25 | 焊缝-76 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 26 | 焊缝-79 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 27 | 焊缝-91 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 28 | 焊缝-93 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 29 | 焊缝-94 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 30 | 焊缝-97 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 31 | 焊缝-99 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 32 | 焊缝-220 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 33 | 焊缝-219 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 34 | 焊缝-215 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 35 | 焊缝-206 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 36 | 焊缝-44 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 37 | 焊缝-43 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 38 | 焊缝-04 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 39 | 焊缝-182 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 40 | 焊缝-181 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 41 | 焊缝-180 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 42 | 焊缝-179 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 43 | 焊缝-178 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 44 | 焊缝-177 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 45 | 焊缝-08 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 46 | 焊缝-09 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 47 | 焊缝-10 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 48 | 焊缝-11 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 49 | 焊缝-13 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 50 | 焊缝-161 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 51 | 焊缝-163 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 52 | 焊缝-137 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 53 | 焊缝-136 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 54 | 焊缝-128 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 55 | 焊缝-127 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 56 | 焊缝-26 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 57 | 焊缝-25 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 58 | 焊缝-48 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 59 | 焊缝-47 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 60 | 焊缝-46 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 61 | 焊缝-37 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 62 | 焊缝-38 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 63 | 焊缝-44 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 64 | 焊缝-43 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 65 | 焊缝-107 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 66 | 焊缝-109 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 67 | 焊缝-111 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 68 | 焊缝-113 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 69 | 焊缝-115 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 70 | 焊缝-239 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 71 | 焊缝-236 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 72 | 焊缝-233 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 73 | 焊缝-231 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 74 | 焊缝-27 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 75 | 焊缝-24 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 76 | 焊缝-21 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 77 | 焊缝-423 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 78 | 焊缝-425 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 79 | 焊缝-398 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 80 | 焊缝-402 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 81 | 焊缝-409 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 82 | 焊缝-327 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 83 | 焊缝-353 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 84 | 焊缝-378 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 85 | 焊缝-257 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 86 | 焊缝-253 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 87 | 焊缝-32 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 88 | 焊缝-316 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 89 | 焊缝-318 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 90 | 焊缝-319 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 91 | 焊缝-320 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 92 | 焊缝-322 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 93 | 焊缝-38 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 94 | 焊缝-300 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 95 | 焊缝-297 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 96 | 焊缝-283 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 97 | 焊缝-275 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 98 | 焊缝-265 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 99 | 焊缝-468 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 100 | 焊缝-464 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 101 | 焊缝-449 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 102 | 焊缝-439 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 103 | 焊缝-436 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 104 | 焊缝-479 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 105 | 焊缝-487 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 106 | 焊缝-495 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 107 | 焊缝-497 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 108 | 焊缝-508 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 109 | 焊缝-07 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 110 | 焊缝-08 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 111 | 焊缝-15 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 112 | 焊缝-14 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 113 | 焊缝-18 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 114 | 焊缝-539 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 115 | 焊缝-573 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 116 | 焊缝-572 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 117 | 焊缝-570 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 118 | 焊缝-569 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 119 | 焊缝-568 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 120 | 焊缝-621 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 121 | 焊缝-605 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 122 | 焊缝-606 | 全焊缝 | / | / | / | / | I级 | 合格 |
— 6/7 —
附 件 页
报告编号：TMPL-20260716102226
| 工程名称 | 河北大学1区天然气管道工程 | 工件名称 | 河北大学1区户外燃气管道 |

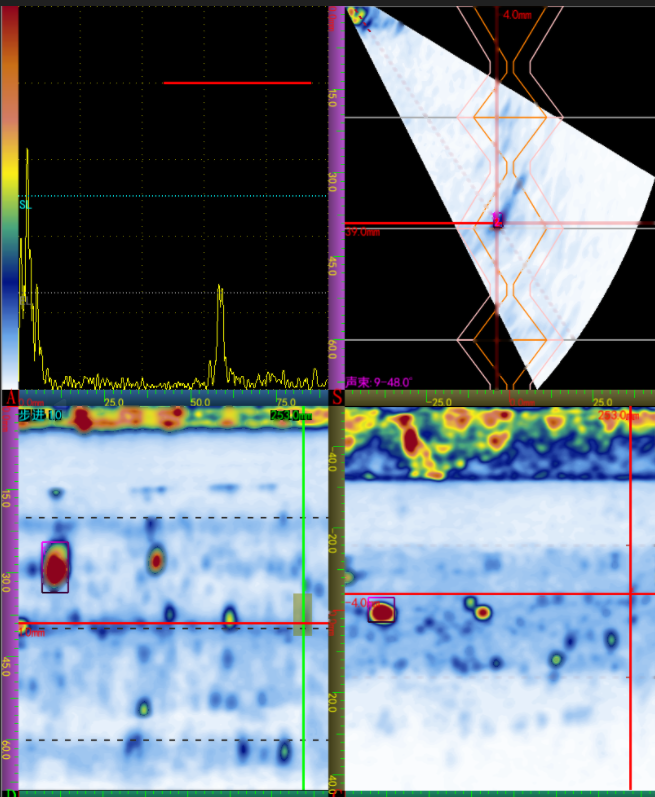

相控阵超声图
焊缝 #焊缝-2
焊缝 #焊缝-4
焊缝 #焊缝-6
焊缝 #焊缝-9
焊缝 #焊缝-11
焊缝 #焊缝-29
焊缝 #焊缝-28
焊缝 #焊缝-26
焊缝 #焊缝-24
焊缝 #焊缝-04
焊缝 #焊缝-06
焊缝 #焊缝-07
焊缝 #焊缝-42
焊缝 #焊缝-43
焊缝 #焊缝-48
焊缝 #焊缝-50
焊缝 #焊缝-51
焊缝 #焊缝-53
焊缝 #焊缝-54
焊缝 #焊缝-64
焊缝 #焊缝-65
焊缝 #焊缝-66
焊缝 #焊缝-68
焊缝 #焊缝-70
焊缝 #焊缝-76
焊缝 #焊缝-79
焊缝 #焊缝-91
焊缝 #焊缝-93
焊缝 #焊缝-94
焊缝 #焊缝-97
焊缝 #焊缝-99
焊缝 #焊缝-220
焊缝 #焊缝-219
焊缝 #焊缝-215
焊缝 #焊缝-206
焊缝 #焊缝-44
焊缝 #焊缝-43
焊缝 #焊缝-04
焊缝 #焊缝-182
焊缝 #焊缝-181
焊缝 #焊缝-180
焊缝 #焊缝-179
焊缝 #焊缝-178
焊缝 #焊缝-177
焊缝 #焊缝-08
焊缝 #焊缝-09
焊缝 #焊缝-10
焊缝 #焊缝-11
焊缝 #焊缝-13
焊缝 #焊缝-161
焊缝 #焊缝-163
焊缝 #焊缝-137
焊缝 #焊缝-136
焊缝 #焊缝-128
焊缝 #焊缝-127
焊缝 #焊缝-26
焊缝 #焊缝-25
焊缝 #焊缝-48
焊缝 #焊缝-47
焊缝 #焊缝-46
焊缝 #焊缝-37
焊缝 #焊缝-38
焊缝 #焊缝-44
焊缝 #焊缝-43
焊缝 #焊缝-107
焊缝 #焊缝-109
焊缝 #焊缝-111
焊缝 #焊缝-113
焊缝 #焊缝-115
焊缝 #焊缝-239
焊缝 #焊缝-236
焊缝 #焊缝-233
焊缝 #焊缝-231
焊缝 #焊缝-27
焊缝 #焊缝-24
焊缝 #焊缝-21
焊缝 #焊缝-423
焊缝 #焊缝-425
焊缝 #焊缝-398
焊缝 #焊缝-402
焊缝 #焊缝-409
焊缝 #焊缝-327
焊缝 #焊缝-353
焊缝 #焊缝-378
焊缝 #焊缝-257
焊缝 #焊缝-253
焊缝 #焊缝-32
焊缝 #焊缝-316
焊缝 #焊缝-318
焊缝 #焊缝-319
焊缝 #焊缝-320
焊缝 #焊缝-322
焊缝 #焊缝-38
焊缝 #焊缝-300
焊缝 #焊缝-297
焊缝 #焊缝-283
焊缝 #焊缝-275
焊缝 #焊缝-265
焊缝 #焊缝-468
焊缝 #焊缝-464
焊缝 #焊缝-449
焊缝 #焊缝-439
焊缝 #焊缝-436
焊缝 #焊缝-479
焊缝 #焊缝-487
焊缝 #焊缝-495
焊缝 #焊缝-497
焊缝 #焊缝-508
焊缝 #焊缝-07
焊缝 #焊缝-08
焊缝 #焊缝-15
焊缝 #焊缝-14
焊缝 #焊缝-18
焊缝 #焊缝-539
焊缝 #焊缝-573
焊缝 #焊缝-572
焊缝 #焊缝-570
焊缝 #焊缝-569
焊缝 #焊缝-568
焊缝 #焊缝-621
焊缝 #焊缝-605
焊缝 #焊缝-606
