相控阵超声检测（PAUT）
检 测 报 告
报告编号：TMPL-20260716174355
委托单位：保定市住房和城乡建设局
工程名称：双井小区（老）天然气管道工程
设备/工件：燃气管道
检测类别：安装检测
检测日期：2026-07-16
保定市建筑工程质量检测中心
— 1/7 —
注意事项（声明）
报告无检测单位检验检测专用章、检测人员资质认定章无效。
报告无完整检测、审核、批准人员签字无效，复制报告需重新加盖检测单位检验检测专用章、检测人员资质认定章否则无效。
对检测报告若有异议，应于收到之日起十五日内向检测单位提出，逾期视为认可检测结果。
报告无骑缝章无效。
对检测报告若有异议，应于收到之日起十五日内向检测单位提出，逾期视为认可检测结果。
检测结论仅对检测样品负责。
本报告一式四份，检测单位存档一份，委托单位三份。 地址：河北省保定市三丰中路1261号 电话：0312-2190216 邮编：071000
— 2/7 —
项 目 概 况 说 明
报告编号：TMPL-20260716174355
一、项目背景
双井小区（老）位于莲池区和平里办事处，始建于1994年，户外燃气管道焊缝共计480道。现对其部分焊缝进行抽检，抽检数量30道，抽检部位见附页。
二、检测范围与对象
钢制承压燃气管道，架空 ，管壁在4-6mm，外径6-15cm。
三、主要技术依据
1. NB/T 47013.15-2021《承压设备无损检测 相控阵超声检测》
2. SY/T 6755-2024 《在役油气管道对接接头相控阵及多探头超声检测规范》
四、项目相关方
建设单位：保定市住房和城乡建设局
设计单位：心地能源工程技术有限公司
施工单位：保定新奥燃气有限公司
监理单位：中冀建设管理有限公司
五、其他补充信息
焊缝热处理完成后24小时方可进行检测
检测工期：2026年6月1日至6月30日
六、检测人员资质证书见附页。
— 3/7 —
相 控 阵 超 声 检 测 报 告
报告编号：TMPL-20260716174355
基 本 信 息
| 工程名称 | 双井小区（老）天然气管道工程 | 检测日期 | 2026-07-16 |
| 报告编号 | TMPL-20260716174355 | 原始记录编号 | TMPL-20260716174355-REC |
| 委托单位 | 保定市住房和城乡建设局 | ||
工 件 参 数
| 工件名称 | 新双井小区户外燃气管道 | 工件编号 | b |
| 坡口型式 | V型 | 焊接方法 | GTAW+SMAW |
| 检测部位 | 焊缝及热影响区（两侧各50mm） | 热处理状态 | PWHT 760℃±10℃恒温4h |
| 材质 | Q235B | 规格 | Φ60mm-Φ150mm 壁厚4-6mm |
| 表面状态 | 管道外表面防锈漆完好 | 检测时机 | 热处理完成24小时后 |
| 检测数量 | 100% | ||
技 术 要 求
| 检测标准 | T/CASEI 004-2021 | ||
| 技术等级 | B级（全焊缝体积检测） | 合格级别 | I级（无缺陷） |
检 测 器 材 及 条 件
| 设备型号 | CTS-PA22 | 设备编号 | WF19007 |
| 探头型号 | 5L64-A12 | 模块型号 | SA10-N55S |
| 校准试块 | CSK-IA标准试块 | 对比试块 | RB-3（P92专用） |
| 扫查装置 | SCQsp-1 | 耦合剂 | 浆糊耦合剂（纤维素基） |
| 扫查灵敏度 | Φ2×40mm横孔-6dB | 灵敏度补偿 | 表面4dB+衰减2dB |
| 现场温度 | 28℃ | 表面补偿 | 4dB |
检 测 条 件 参 数
| 序号 | 扫描类型 | 波的类型 | 波次 | 晶片数 | 角度范围 | 角度增量 | 探头位置 |
|---|---|---|---|---|---|---|---|
| 1 | S扫描（扇形扫描） | 纵波 | 一次波 | 16 | 35°-75° | 1° | 焊缝两侧（双侧扫查） |
— 4/7 —
检 测 结 果 及 结 论
依据T/CASEI 004-2021标准，本次所检120道焊缝（焊缝-36至相控阵超声图）中，120道评定为I级（无缺陷），结论为合格；结论均为合格。
备 注
所有焊缝检测结果合格。
| 检测人/资格： | 孔繁奇 / PAUT-II级 | 审核人/资格： | 李冠杨 / PAUT-III级 | 批准人/资格： | 杨欣然 / PAUT-III级 |
单位公章：
时间：2026-07-16
— 5/7 —
中低压燃气管道焊缝探伤图
加载中...
相 控 阵 超 声 检 测 数 据 表
| 工件编号 | b | 工件名称 | 新双井小区户外燃气管道 |
| 检测标准 | T/CASEI 004-2021 | 合格级别 | I级（无缺陷） |
| 序号 | 焊缝编号 | 检测范围 | 缺陷编号 | 缺陷位置(mm) | 深度(mm) | 缺陷尺寸(mm) | 质量等级 | 评定结果 |
|---|---|---|---|---|---|---|---|---|
| 1 | 焊缝-36 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 2 | 焊缝-31 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 3 | 焊缝-22 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 4 | 焊缝-18 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 5 | 焊缝-6 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 6 | 焊缝-5 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 7 | 焊缝-4 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 8 | 焊缝-3 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 9 | 焊缝-6 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 10 | 焊缝-9 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 11 | 焊缝-16 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 12 | 焊缝-26 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 13 | 焊缝-36 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 14 | 焊缝-37 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 15 | 焊缝-56 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 16 | 焊缝-65 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 17 | 焊缝-51 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 18 | 焊缝-74 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 19 | 焊缝-79 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 20 | 焊缝-54 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 21 | 焊缝-57 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 22 | 焊缝-59 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 23 | 焊缝-85 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 24 | 焊缝-90 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 25 | 焊缝-60 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 26 | 焊缝-97 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 27 | 焊缝-62 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 28 | 焊缝-67 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 29 | 焊缝-72 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 30 | 焊缝-73 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 31 | 焊缝-74 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 32 | 焊缝-18 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 33 | 焊缝-17 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 34 | 焊缝-16 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 35 | 焊缝-14 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 36 | 焊缝-13 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 37 | 焊缝-12 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 38 | 焊缝-11 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 39 | 焊缝-10 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 40 | 焊缝-16 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 41 | 焊缝-25 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 42 | 焊缝-34 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 43 | 焊缝-21 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 44 | 焊缝-22 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 45 | 焊缝-29 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 46 | 焊缝-31 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 47 | 焊缝-36 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 48 | 焊缝-90 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 49 | 焊缝-87 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 50 | 焊缝-77 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 51 | 焊缝-73 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 52 | 焊缝-67 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 53 | 焊缝-60 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 54 | 焊缝-57 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 55 | 焊缝-53 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 56 | 焊缝-46 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 57 | 焊缝-97 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 58 | 焊缝-109 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 59 | 焊缝-150 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 60 | 焊缝-149 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 61 | 焊缝-138 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 62 | 焊缝-136 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 63 | 焊缝-135 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 64 | 焊缝-130 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 65 | 焊缝-127 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 66 | 焊缝-160 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 67 | 焊缝-165 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 68 | 焊缝-300 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 69 | 焊缝-298 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 70 | 焊缝-296 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 71 | 焊缝-290 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 72 | 焊缝-289 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 73 | 焊缝-242 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 74 | 焊缝-241 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 75 | 焊缝-247 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 76 | 焊缝-248 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 77 | 焊缝-255 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 78 | 焊缝-256 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 79 | 焊缝-257 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 80 | 焊缝-262 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 81 | 焊缝-269 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 82 | 焊缝-276 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 83 | 焊缝-283 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 84 | 焊缝-217 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 85 | 焊缝-208 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 86 | 焊缝-202 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 87 | 焊缝-198 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 88 | 焊缝-196 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 89 | 焊缝-194 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 90 | 焊缝-192 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 91 | 焊缝-187 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 92 | 焊缝-223 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 93 | 焊缝-224 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 94 | 焊缝-229 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 95 | 焊缝-230 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 96 | 焊缝-231 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 97 | 焊缝-235 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 98 | 焊缝-239 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 99 | 焊缝-342 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 100 | 焊缝-337 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 101 | 焊缝-336 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 102 | 焊缝-331 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 103 | 焊缝-327 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 104 | 焊缝-324 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 105 | 焊缝-321 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 106 | 焊缝-319 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 107 | 焊缝-318 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 108 | 焊缝-317 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 109 | 焊缝-310 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 110 | 焊缝-309 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 111 | 焊缝-348 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 112 | 焊缝-349 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 113 | 焊缝-354 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 114 | 焊缝-355 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 115 | 焊缝-356 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 116 | 焊缝-357 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 117 | 焊缝-358 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 118 | 焊缝-359 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 119 | 焊缝-360 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 120 | 相控阵超声图 | 全焊缝 | / | / | / | / | I级 | 合格 |
— 6/7 —
附 件 页
报告编号：TMPL-20260716174355
| 工程名称 | 双井小区（老）天然气管道工程 | 工件名称 | 新双井小区户外燃气管道 |

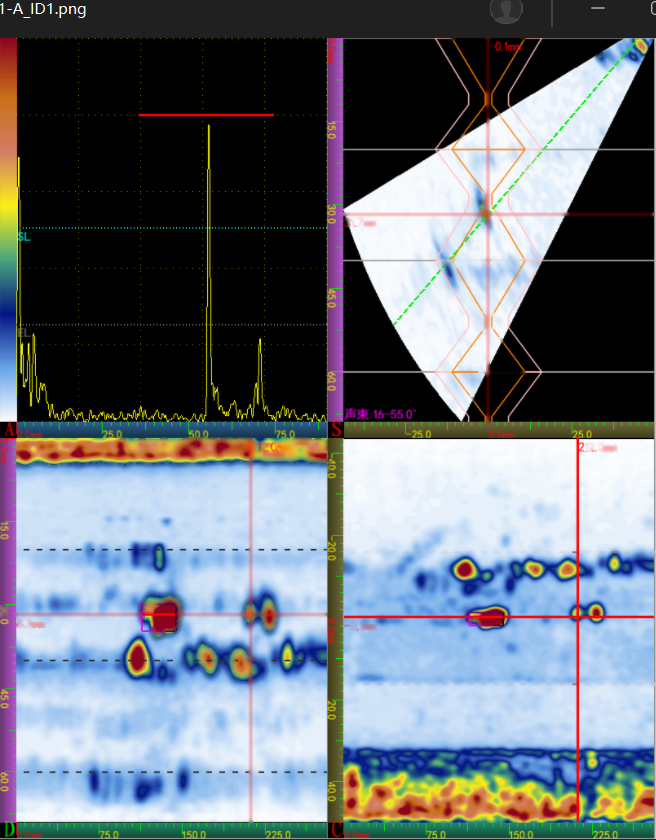

相控阵超声图
焊缝 #焊缝-36
焊缝 #焊缝-31
焊缝 #焊缝-22
焊缝 #焊缝-18
焊缝 #焊缝-6
焊缝 #焊缝-5
焊缝 #焊缝-4
焊缝 #焊缝-3
焊缝 #焊缝-6
焊缝 #焊缝-9
焊缝 #焊缝-16
焊缝 #焊缝-26
焊缝 #焊缝-36
焊缝 #焊缝-37
焊缝 #焊缝-56
焊缝 #焊缝-65
焊缝 #焊缝-51
焊缝 #焊缝-74
焊缝 #焊缝-79
焊缝 #焊缝-54
焊缝 #焊缝-57
焊缝 #焊缝-59
焊缝 #焊缝-85
焊缝 #焊缝-90
焊缝 #焊缝-60
焊缝 #焊缝-97
焊缝 #焊缝-62
焊缝 #焊缝-67
焊缝 #焊缝-72
焊缝 #焊缝-73
焊缝 #焊缝-74
焊缝 #焊缝-18
焊缝 #焊缝-17
焊缝 #焊缝-16
焊缝 #焊缝-14
焊缝 #焊缝-13
焊缝 #焊缝-12
焊缝 #焊缝-11
焊缝 #焊缝-10
焊缝 #焊缝-16
焊缝 #焊缝-25
焊缝 #焊缝-34
焊缝 #焊缝-21
焊缝 #焊缝-22
焊缝 #焊缝-29
焊缝 #焊缝-31
焊缝 #焊缝-36
焊缝 #焊缝-90
焊缝 #焊缝-87
焊缝 #焊缝-77
焊缝 #焊缝-73
焊缝 #焊缝-67
焊缝 #焊缝-60
焊缝 #焊缝-57
焊缝 #焊缝-53
焊缝 #焊缝-46
焊缝 #焊缝-97
焊缝 #焊缝-109
焊缝 #焊缝-150
焊缝 #焊缝-149
焊缝 #焊缝-138
焊缝 #焊缝-136
焊缝 #焊缝-135
焊缝 #焊缝-130
焊缝 #焊缝-127
焊缝 #焊缝-160
焊缝 #焊缝-165
焊缝 #焊缝-300
焊缝 #焊缝-298
焊缝 #焊缝-296
焊缝 #焊缝-290
焊缝 #焊缝-289
焊缝 #焊缝-242
焊缝 #焊缝-241
焊缝 #焊缝-247
焊缝 #焊缝-248
焊缝 #焊缝-255
焊缝 #焊缝-256
焊缝 #焊缝-257
焊缝 #焊缝-262
焊缝 #焊缝-269
焊缝 #焊缝-276
焊缝 #焊缝-283
焊缝 #焊缝-217
焊缝 #焊缝-208
焊缝 #焊缝-202
焊缝 #焊缝-198
焊缝 #焊缝-196
焊缝 #焊缝-194
焊缝 #焊缝-192
焊缝 #焊缝-187
焊缝 #焊缝-223
焊缝 #焊缝-224
焊缝 #焊缝-229
焊缝 #焊缝-230
焊缝 #焊缝-231
焊缝 #焊缝-235
焊缝 #焊缝-239
焊缝 #焊缝-342
焊缝 #焊缝-337
焊缝 #焊缝-336
焊缝 #焊缝-331
焊缝 #焊缝-327
焊缝 #焊缝-324
焊缝 #焊缝-321
焊缝 #焊缝-319
焊缝 #焊缝-318
焊缝 #焊缝-317
焊缝 #焊缝-310
焊缝 #焊缝-309
焊缝 #焊缝-348
焊缝 #焊缝-349
焊缝 #焊缝-354
焊缝 #焊缝-355
焊缝 #焊缝-356
焊缝 #焊缝-357
焊缝 #焊缝-358
焊缝 #焊缝-359
焊缝 #焊缝-360
焊缝 #相控阵超声图
