相控阵超声检测（PAUT）
检 测 报 告
报告编号：TMPL-20260716174927
委托单位：保定市住房和城乡建设局
工程名称：帅府小区天然气管道工程
设备/工件：燃气管道
检测类别：安装检测
检测日期：2026-07-16
保定市建筑工程质量检测中心
— 1/7 —
注意事项（声明）
报告无检测单位检验检测专用章、检测人员资质认定章无效。
报告无完整检测、审核、批准人员签字无效，复制报告需重新加盖检测单位检验检测专用章、检测人员资质认定章否则无效。
对检测报告若有异议，应于收到之日起十五日内向检测单位提出，逾期视为认可检测结果。
报告无骑缝章无效。
对检测报告若有异议，应于收到之日起十五日内向检测单位提出，逾期视为认可检测结果。
检测结论仅对检测样品负责。
本报告一式四份，检测单位存档一份，委托单位三份。 地址：河北省保定市三丰中路1261号 电话：0312-2190216 邮编：071000
— 2/7 —
项 目 概 况 说 明
报告编号：TMPL-20260716174927
一、项目背景
帅府小区位于莲池区和平里办事处，始建于1996年，户外燃气管道焊缝共计707道。现对其部分焊缝进行抽检，抽检数量123道，抽检部位见附页。
二、检测范围与对象
钢制承压燃气管道，架空 ，管壁在4-6mm，外径6-15cm。
三、主要技术依据
1. NB/T 47013.15-2021《承压设备无损检测 相控阵超声检测》
2. SY/T 6755-2024 《在役油气管道对接接头相控阵及多探头超声检测规范》
四、项目相关方
建设单位：保定市住房和城乡建设局
设计单位：心地能源工程技术有限公司
施工单位：保定新奥燃气有限公司
监理单位：中冀建设管理有限公司
五、其他补充信息
焊缝热处理完成后24小时方可进行检测
检测工期：2026年6月1日至6月30日
六、检测人员资质证书见附页。
— 3/7 —
相 控 阵 超 声 检 测 报 告
报告编号：TMPL-20260716174927
基 本 信 息
| 工程名称 | 帅府小区天然气管道工程 | 检测日期 | 2026-07-16 |
| 报告编号 | TMPL-20260716174927 | 原始记录编号 | TMPL-20260716174927-REC |
| 委托单位 | 保定市住房和城乡建设局 | ||
工 件 参 数
| 工件名称 | 帅府小区户外燃气管道 | 工件编号 | b |
| 坡口型式 | V型 | 焊接方法 | GTAW+SMAW |
| 检测部位 | 焊缝及热影响区（两侧各50mm） | 热处理状态 | PWHT 760℃±10℃恒温4h |
| 材质 | Q235B | 规格 | Φ60mm-Φ150mm 壁厚4-6mm |
| 表面状态 | 管道外表面防锈漆完好 | 检测时机 | 热处理完成24小时后 |
| 检测数量 | 100% | ||
技 术 要 求
| 检测标准 | T/CASEI 004-2021 | ||
| 技术等级 | B级（全焊缝体积检测） | 合格级别 | I级（无缺陷） |
检 测 器 材 及 条 件
| 设备型号 | CTS-PA22 | 设备编号 | WF19007 |
| 探头型号 | 5L64-A12 | 模块型号 | SA10-N55S |
| 校准试块 | CSK-IA标准试块 | 对比试块 | RB-3（P92专用） |
| 扫查装置 | SCQsp-1 | 耦合剂 | 浆糊耦合剂（纤维素基） |
| 扫查灵敏度 | Φ2×40mm横孔-6dB | 灵敏度补偿 | 表面4dB+衰减2dB |
| 现场温度 | 28℃ | 表面补偿 | 4dB |
检 测 条 件 参 数
| 序号 | 扫描类型 | 波的类型 | 波次 | 晶片数 | 角度范围 | 角度增量 | 探头位置 |
|---|---|---|---|---|---|---|---|
| 1 | S扫描（扇形扫描） | 纵波 | 一次波 | 16 | 35°-75° | 1° | 焊缝两侧（双侧扫查） |
— 4/7 —
检 测 结 果 及 结 论
依据T/CASEI 004-2021标准，本次所检124道焊缝（焊缝-50至相控阵超声图）中，124道评定为I级（无缺陷），结论为合格；结论均为合格。
备 注
所有焊缝检测结果合格。
| 检测人/资格： | 孔繁奇 / PAUT-II级 | 审核人/资格： | 李冠杨 / PAUT-III级 | 批准人/资格： | 杨欣然 / PAUT-III级 |
单位公章：
时间：2026-07-16
— 5/7 —
中低压燃气管道焊缝探伤图
加载中...
相 控 阵 超 声 检 测 数 据 表
| 工件编号 | b | 工件名称 | 帅府小区户外燃气管道 |
| 检测标准 | T/CASEI 004-2021 | 合格级别 | I级（无缺陷） |
| 序号 | 焊缝编号 | 检测范围 | 缺陷编号 | 缺陷位置(mm) | 深度(mm) | 缺陷尺寸(mm) | 质量等级 | 评定结果 |
|---|---|---|---|---|---|---|---|---|
| 1 | 焊缝-50 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 2 | 焊缝-46 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 3 | 焊缝-41 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 4 | 焊缝-27 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 5 | 焊缝-9 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 6 | 焊缝-7 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 7 | 焊缝-6 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 8 | 焊缝-292 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 9 | 焊缝-285 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 10 | 焊缝-303 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 11 | 焊缝-293 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 12 | 焊缝-298 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 13 | 焊缝-33 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 14 | 焊缝-287 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 15 | 焊缝-290 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 16 | 焊缝-23 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 17 | 焊缝-16 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 18 | 焊缝-6 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 19 | 焊缝-6 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 20 | 焊缝-44 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 21 | 焊缝-20 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 22 | 焊缝-56 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 23 | 焊缝-59 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 24 | 焊缝-60 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 25 | 焊缝-63 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 26 | 焊缝-64 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 27 | 焊缝-66 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 28 | 焊缝-248 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 29 | 焊缝-253 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 30 | 焊缝-258 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 31 | 焊缝-263 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 32 | 焊缝-268 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 33 | 焊缝-237 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 34 | 焊缝-27 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 35 | 焊缝-38 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 36 | 焊缝-96 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 37 | 焊缝-101 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 38 | 焊缝-44 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 39 | 焊缝-45 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 40 | 焊缝-46 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 41 | 焊缝-47 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 42 | 焊缝-117 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 43 | 焊缝-118 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 44 | 焊缝-119 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 45 | 焊缝-120 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 46 | 焊缝-121 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 47 | 焊缝-122 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 48 | 焊缝-144 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 49 | 焊缝-148 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 50 | 焊缝-155 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 51 | 焊缝-158 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 52 | 焊缝-167 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 53 | 焊缝-175 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 54 | 焊缝-2 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 55 | 焊缝-182 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 56 | 焊缝-184 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 57 | 焊缝-191 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 58 | 焊缝-197 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 59 | 焊缝-202 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 60 | 焊缝-55 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 61 | 焊缝-204 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 62 | 焊缝-209 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 63 | 焊缝-222 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 64 | 焊缝-227 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 65 | 焊缝-348 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 66 | 焊缝-343 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 67 | 焊缝-37 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 68 | 焊缝-316 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 69 | 焊缝-317 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 70 | 焊缝-50 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 71 | 焊缝-42 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 72 | 焊缝-36 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 73 | 焊缝-34 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 74 | 焊缝-61 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 75 | 焊缝-62 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 76 | 焊缝-63 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 77 | 焊缝-64 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 78 | 焊缝-65 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 79 | 焊缝-66 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 80 | 焊缝-22 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 81 | 焊缝-21 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 82 | 焊缝-92 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 83 | 焊缝-53 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 84 | 焊缝-51 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 85 | 焊缝-358 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 86 | 焊缝-44 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 87 | 焊缝-49 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 88 | 焊缝-84 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 89 | 焊缝-94 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 90 | 焊缝-95 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 91 | 焊缝-104 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 92 | 焊缝-76 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 93 | 焊缝-77 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 94 | 焊缝-83 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 95 | 焊缝-88 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 96 | 焊缝-120 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 97 | 焊缝-380 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 98 | 焊缝-385 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 99 | 焊缝-394 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 100 | 焊缝-126 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 101 | 焊缝-52 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 102 | 焊缝-53 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 103 | 焊缝-63 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 104 | 焊缝-68 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 105 | 焊缝-73 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 106 | 焊缝-79 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 107 | 焊缝-399 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 108 | 焊缝-403 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 109 | 焊缝-415 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 110 | 焊缝-416 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 111 | 焊缝-421 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 112 | 焊缝-476 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 113 | 焊缝-465 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 114 | 焊缝-460 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 115 | 焊缝-105 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 116 | 焊缝-98 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 117 | 焊缝-429 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 118 | 焊缝-431 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 119 | 焊缝-103 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 120 | 焊缝-433 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 121 | 焊缝-108 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 122 | 焊缝-440 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 123 | 焊缝-442 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 124 | 相控阵超声图 | 全焊缝 | / | / | / | / | I级 | 合格 |
— 6/7 —
附 件 页
报告编号：TMPL-20260716174927
| 工程名称 | 帅府小区天然气管道工程 | 工件名称 | 帅府小区户外燃气管道 |

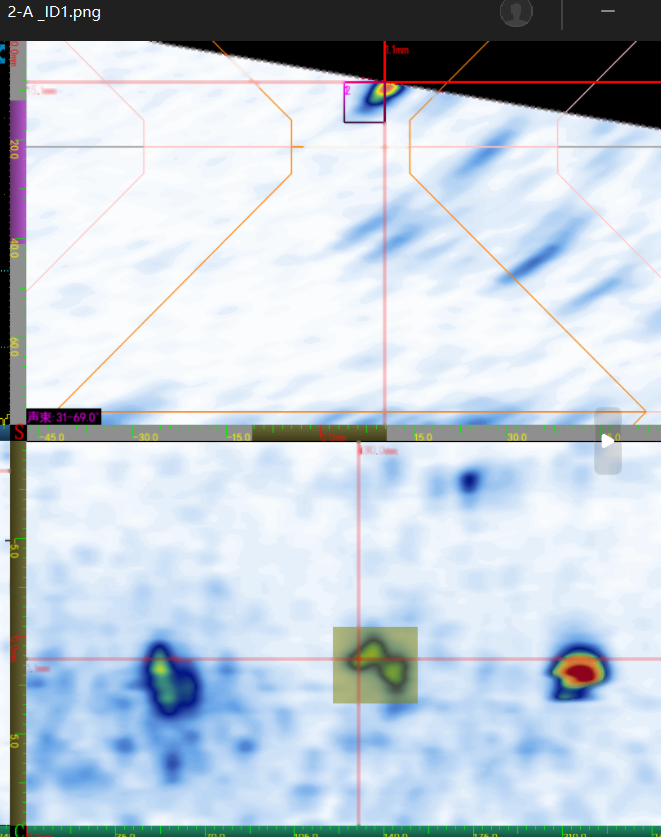

相控阵超声图
焊缝 #焊缝-50
焊缝 #焊缝-46
焊缝 #焊缝-41
焊缝 #焊缝-27
焊缝 #焊缝-9
焊缝 #焊缝-7
焊缝 #焊缝-6
焊缝 #焊缝-292
焊缝 #焊缝-285
焊缝 #焊缝-303
焊缝 #焊缝-293
焊缝 #焊缝-298
焊缝 #焊缝-33
焊缝 #焊缝-287
焊缝 #焊缝-290
焊缝 #焊缝-23
焊缝 #焊缝-16
焊缝 #焊缝-6
焊缝 #焊缝-6
焊缝 #焊缝-44
焊缝 #焊缝-20
焊缝 #焊缝-56
焊缝 #焊缝-59
焊缝 #焊缝-60
焊缝 #焊缝-63
焊缝 #焊缝-64
焊缝 #焊缝-66
焊缝 #焊缝-248
焊缝 #焊缝-253
焊缝 #焊缝-258
焊缝 #焊缝-263
焊缝 #焊缝-268
焊缝 #焊缝-237
焊缝 #焊缝-27
焊缝 #焊缝-38
焊缝 #焊缝-96
焊缝 #焊缝-101
焊缝 #焊缝-44
焊缝 #焊缝-45
焊缝 #焊缝-46
焊缝 #焊缝-47
焊缝 #焊缝-117
焊缝 #焊缝-118
焊缝 #焊缝-119
焊缝 #焊缝-120
焊缝 #焊缝-121
焊缝 #焊缝-122
焊缝 #焊缝-144
焊缝 #焊缝-148
焊缝 #焊缝-155
焊缝 #焊缝-158
焊缝 #焊缝-167
焊缝 #焊缝-175
焊缝 #焊缝-2
焊缝 #焊缝-182
焊缝 #焊缝-184
焊缝 #焊缝-191
焊缝 #焊缝-197
焊缝 #焊缝-202
焊缝 #焊缝-55
焊缝 #焊缝-204
焊缝 #焊缝-209
焊缝 #焊缝-222
焊缝 #焊缝-227
焊缝 #焊缝-348
焊缝 #焊缝-343
焊缝 #焊缝-37
焊缝 #焊缝-316
焊缝 #焊缝-317
焊缝 #焊缝-50
焊缝 #焊缝-42
焊缝 #焊缝-36
焊缝 #焊缝-34
焊缝 #焊缝-61
焊缝 #焊缝-62
焊缝 #焊缝-63
焊缝 #焊缝-64
焊缝 #焊缝-65
焊缝 #焊缝-66
焊缝 #焊缝-22
焊缝 #焊缝-21
焊缝 #焊缝-92
焊缝 #焊缝-53
焊缝 #焊缝-51
焊缝 #焊缝-358
焊缝 #焊缝-44
焊缝 #焊缝-49
焊缝 #焊缝-84
焊缝 #焊缝-94
焊缝 #焊缝-95
焊缝 #焊缝-104
焊缝 #焊缝-76
焊缝 #焊缝-77
焊缝 #焊缝-83
焊缝 #焊缝-88
焊缝 #焊缝-120
焊缝 #焊缝-380
焊缝 #焊缝-385
焊缝 #焊缝-394
焊缝 #焊缝-126
焊缝 #焊缝-52
焊缝 #焊缝-53
焊缝 #焊缝-63
焊缝 #焊缝-68
焊缝 #焊缝-73
焊缝 #焊缝-79
焊缝 #焊缝-399
焊缝 #焊缝-403
焊缝 #焊缝-415
焊缝 #焊缝-416
焊缝 #焊缝-421
焊缝 #焊缝-476
焊缝 #焊缝-465
焊缝 #焊缝-460
焊缝 #焊缝-105
焊缝 #焊缝-98
焊缝 #焊缝-429
焊缝 #焊缝-431
焊缝 #焊缝-103
焊缝 #焊缝-433
焊缝 #焊缝-108
焊缝 #焊缝-440
焊缝 #焊缝-442
焊缝 #相控阵超声图
