相控阵超声检测（PAUT）
检 测 报 告
报告编号：TMPL-20260713134816
委托单位：保定市住房和城乡建设局
工程名称：和平里小区天然气管道工程
设备/工件：燃气管道
检测类别：安装检测
检测日期：2026-07-13
保定市建筑工程质量检测中心
— 1/7 —
注意事项（声明）
报告无检测单位检验检测专用章、检测人员资质认定章无效。
报告无完整检测、审核、批准人员签字无效，复制报告需重新加盖检测单位检验检测专用章、检测人员资质认定章否则无效。
对检测报告若有异议，应于收到之日起十五日内向检测单位提出，逾期视为认可检测结果。
报告无骑缝章无效。
对检测报告若有异议，应于收到之日起十五日内向检测单位提出，逾期视为认可检测结果。
检测结论仅对检测样品负责。
本报告一式四份，检测单位存档一份，委托单位三份。 地址：河北省保定市三丰中路1261号 电话：0312-2190216 邮编：071000
— 2/7 —
项 目 概 况 说 明
报告编号：TMPL-20260713134816
一、项目背景
和平里小区位于莲池区和平里办事处，始建于1989年，户外燃气管道焊缝共计1133道。现对其部分焊缝进行抽检，抽检数量160道，抽检部位见附页。
二、检测范围与对象
钢制承压燃气管道，架空 ，管壁在4-6mm，外径6-15cm。
三、主要技术依据
1. NB/T 47013.15-2021《承压设备无损检测 相控阵超声检测》
2. SY/T 6755-2024 《在役油气管道对接接头相控阵及多探头超声检测规范》
四、项目相关方
建设单位：保定市住房和城乡建设局
设计单位：心地能源工程技术有限公司
施工单位：保定新奥燃气有限公司
监理单位：中冀建设管理有限公司
五、其他补充信息
焊缝热处理完成后24小时方可进行检测
检测工期：2026年6月1日至6月30日
六、检测人员资质证书见附页。
— 3/7 —
相 控 阵 超 声 检 测 报 告
报告编号：TMPL-20260713134816
基 本 信 息
| 工程名称 | 和平里小区天然气管道工程 | 检测日期 | 2026-07-13 |
| 报告编号 | TMPL-20260713134816 | 原始记录编号 | TMPL-20260713134816-REC |
| 委托单位 | 保定市住房和城乡建设局 | ||
工 件 参 数
| 工件名称 | 和平里小区户外燃气管道 | 工件编号 | b |
| 坡口型式 | V型 | 焊接方法 | GTAW+SMAW |
| 检测部位 | 焊缝及热影响区（两侧各50mm） | 热处理状态 | PWHT 760℃±10℃恒温4h |
| 材质 | Q235B | 规格 | Φ60mm-Φ150mm 壁厚4-6mm |
| 表面状态 | 管道外表面防锈漆完好 | 检测时机 | 热处理完成24小时后 |
| 检测数量 | 100% | ||
技 术 要 求
| 检测标准 | T/CASEI 004-2021 | ||
| 技术等级 | B级（全焊缝体积检测） | 合格级别 | I级（无缺陷） |
检 测 器 材 及 条 件
| 设备型号 | Omniscan X3 | 设备编号 | EON-PAUT-003 |
| 探头型号 | 5L64-A12 | 模块型号 | SA10-N55S |
| 校准试块 | CSK-IA标准试块 | 对比试块 | RB-3（P92专用） |
| 扫查装置 | ChainSCANNER | 耦合剂 | 浆糊耦合剂（纤维素基） |
| 扫查灵敏度 | Φ2×40mm横孔-6dB | 灵敏度补偿 | 表面4dB+衰减2dB |
| 现场温度 | 28℃ | 表面补偿 | 4dB |
检 测 条 件 参 数
| 序号 | 扫描类型 | 波的类型 | 波次 | 晶片数 | 角度范围 | 角度增量 | 探头位置 |
|---|---|---|---|---|---|---|---|
| 1 | S扫描（扇形扫描） | 纵波 | 一次波 | 16 | 35°-75° | 1° | 焊缝两侧（双侧扫查） |
— 4/7 —
检 测 结 果 及 结 论
依据T/CASEI 004-2021标准，本次所检161道焊缝（10至相控阵超声图）中，161道评定为I级（无缺陷），结论为合格；结论均为合格。
备 注
所有焊缝检测结果合格。
| 检测人/资格： | 孔繁奇 / PAUT-II级 | 审核人/资格： | 李冠杨 / PAUT-III级 | 批准人/资格： | 杨欣然 / PAUT-III级 |
单位公章：
时间：2026-07-13
— 5/7 —
中低压燃气管道焊缝探伤图
加载中...
相 控 阵 超 声 检 测 数 据 表
| 工件编号 | b | 工件名称 | 和平里小区户外燃气管道 |
| 检测标准 | T/CASEI 004-2021 | 合格级别 | I级（无缺陷） |
| 序号 | 焊缝编号 | 检测范围 | 缺陷编号 | 缺陷位置(mm) | 深度(mm) | 缺陷尺寸(mm) | 质量等级 | 评定结果 |
|---|---|---|---|---|---|---|---|---|
| 1 | 10 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 2 | 8 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 3 | 16 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 4 | 12 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 5 | 6 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 6 | 2 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 7 | 20 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 8 | 18 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 9 | 30 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 10 | 34 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 11 | 37 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 12 | 39 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 13 | 53 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 14 | 58 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 15 | 61 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 16 | 23 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 17 | 28 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 18 | 27 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 19 | 14 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 20 | 23 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 21 | 25 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 22 | 28 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 23 | 33 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 24 | 37 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 25 | 41 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 26 | 5 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 27 | 8 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 28 | 171 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 29 | 170 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 30 | 169 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 31 | 168 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 32 | 40 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 33 | 46 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 34 | 47 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 35 | 42 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 36 | 69 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 37 | 65 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 38 | 72 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 39 | 77 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 40 | 46 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 41 | 58 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 42 | 51 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 43 | 81 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 44 | 167 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 45 | 163 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 46 | 162 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 47 | 61 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 48 | 61 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 49 | 73 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 50 | 83 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 51 | 90 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 52 | 94 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 53 | 104 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 54 | 105 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 55 | 116 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 56 | 120 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 57 | 136 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 58 | 140 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 59 | 139 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 60 | 147 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 61 | 154 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 62 | 156 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 63 | 160 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 64 | 161 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 65 | 159 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 66 | 36 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 67 | 44 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 68 | 170 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 69 | 174 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 70 | 161 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 71 | 182 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 72 | 190 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 73 | 103 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 74 | 106 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 75 | 115 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 76 | 208 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 77 | 210 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 78 | 215 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 79 | 216 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 80 | 237 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 81 | 218 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 82 | 142 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 83 | 143 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 84 | 60 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 85 | 146 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 86 | 147 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 87 | 148 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 88 | 149 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 89 | 150 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 90 | 56 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 91 | 152 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 92 | 153 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 93 | 86 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 94 | 92 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 95 | 91 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 96 | 157 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 97 | 156 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 98 | 155 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 99 | 247 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 100 | 246 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 101 | 260 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 102 | 268 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 103 | 277 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 104 | 155 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 105 | 13 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 106 | 11 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 107 | 286 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 108 | 287 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 109 | 288 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 110 | 18 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 111 | 16 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 112 | 12 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 113 | 8 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 114 | 14 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 115 | 159 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 116 | 161 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 117 | 170 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 118 | 176 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 119 | 187 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 120 | 191 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 121 | 193 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 122 | 97 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 123 | 99 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 124 | 211 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 125 | 215 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 126 | 302 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 127 | 306 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 128 | 308 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 129 | 319 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 130 | 320 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 131 | 322 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 132 | 239 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 133 | 237 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 134 | 229 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 135 | 328 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 136 | 329 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 137 | 331 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 138 | 332 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 139 | 338 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 140 | 337 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 141 | 347 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 142 | 109 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 143 | 138 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 144 | 113 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 145 | 114 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 146 | 141 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 147 | 14 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 148 | 131 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 149 | 133 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 150 | 136 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 151 | 134 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 152 | 251 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 153 | 261 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 154 | 218 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 155 | 219 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 156 | 344 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 157 | 341 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 158 | 32 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 159 | 247 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 160 | 25 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 161 | 相控阵超声图 | 全焊缝 | / | / | / | / | I级 | 合格 |
— 6/7 —
附 件 页
报告编号：TMPL-20260713134816
| 工程名称 | 和平里小区天然气管道工程 | 工件名称 | 和平里小区户外燃气管道 |

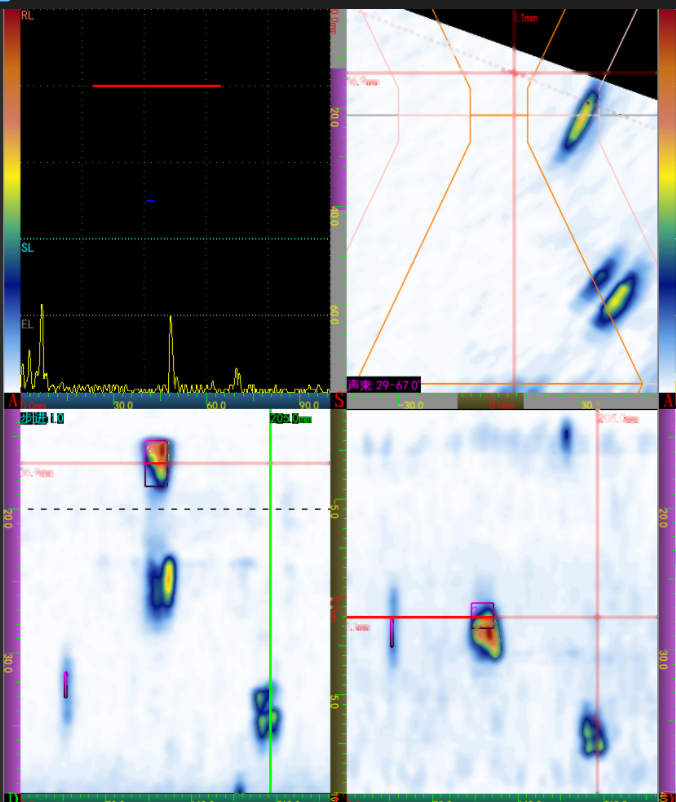

相控阵超声图
焊缝 #10
焊缝 #8
焊缝 #16
焊缝 #12
焊缝 #6
焊缝 #2
焊缝 #20
焊缝 #18
焊缝 #30
焊缝 #34
焊缝 #37
焊缝 #39
焊缝 #53
焊缝 #58
焊缝 #61
焊缝 #23
焊缝 #28
焊缝 #27
焊缝 #14
焊缝 #23
焊缝 #25
焊缝 #28
焊缝 #33
焊缝 #37
焊缝 #41
焊缝 #5
焊缝 #8
焊缝 #171
焊缝 #170
焊缝 #169
焊缝 #168
焊缝 #40
焊缝 #46
焊缝 #47
焊缝 #42
焊缝 #69
焊缝 #65
焊缝 #72
焊缝 #77
焊缝 #46
焊缝 #58
焊缝 #51
焊缝 #81
焊缝 #167
焊缝 #163
焊缝 #162
焊缝 #61
焊缝 #61
焊缝 #73
焊缝 #83
焊缝 #90
焊缝 #94
焊缝 #104
焊缝 #105
焊缝 #116
焊缝 #120
焊缝 #136
焊缝 #140
焊缝 #139
焊缝 #147
焊缝 #154
焊缝 #156
焊缝 #160
焊缝 #161
焊缝 #159
焊缝 #36
焊缝 #44
焊缝 #170
焊缝 #174
焊缝 #161
焊缝 #182
焊缝 #190
焊缝 #103
焊缝 #106
焊缝 #115
焊缝 #208
焊缝 #210
焊缝 #215
焊缝 #216
焊缝 #237
焊缝 #218
焊缝 #142
焊缝 #143
焊缝 #60
焊缝 #146
焊缝 #147
焊缝 #148
焊缝 #149
焊缝 #150
焊缝 #56
焊缝 #152
焊缝 #153
焊缝 #86
焊缝 #92
焊缝 #91
焊缝 #157
焊缝 #156
焊缝 #155
焊缝 #247
焊缝 #246
焊缝 #260
焊缝 #268
焊缝 #277
焊缝 #155
焊缝 #13
焊缝 #11
焊缝 #286
焊缝 #287
焊缝 #288
焊缝 #18
焊缝 #16
焊缝 #12
焊缝 #8
焊缝 #14
焊缝 #159
焊缝 #161
焊缝 #170
焊缝 #176
焊缝 #187
焊缝 #191
焊缝 #193
焊缝 #97
焊缝 #99
焊缝 #211
焊缝 #215
焊缝 #302
焊缝 #306
焊缝 #308
焊缝 #319
焊缝 #320
焊缝 #322
焊缝 #239
焊缝 #237
焊缝 #229
焊缝 #328
焊缝 #329
焊缝 #331
焊缝 #332
焊缝 #338
焊缝 #337
焊缝 #347
焊缝 #109
焊缝 #138
焊缝 #113
焊缝 #114
焊缝 #141
焊缝 #14
焊缝 #131
焊缝 #133
焊缝 #136
焊缝 #134
焊缝 #251
焊缝 #261
焊缝 #218
焊缝 #219
焊缝 #344
焊缝 #341
焊缝 #32
焊缝 #247
焊缝 #25
焊缝 #相控阵超声图
