相控阵超声检测（PAUT）
检 测 报 告
报告编号：TMPL-20260713110523
委托单位：保定市住房和城乡建设局
工程名称：东祥小区天然气管道工程
设备/工件：燃气管道
检测类别：安装检测
检测日期：2026-07-13
保定市建筑工程质量检测中心
— 1/7 —
注意事项（声明）
报告无检测单位检验检测专用章、检测人员资质认定章无效。
报告无完整检测、审核、批准人员签字无效，复制报告需重新加盖检测单位检验检测专用章、检测人员资质认定章否则无效。
对检测报告若有异议，应于收到之日起十五日内向检测单位提出，逾期视为认可检测结果。
报告无骑缝章无效。
对检测报告若有异议，应于收到之日起十五日内向检测单位提出，逾期视为认可检测结果。
检测结论仅对检测样品负责。
本报告一式四份，检测单位存档一份，委托单位三份。 地址：河北省保定市三丰中路1261号 电话：0312-2190216 邮编：071000
— 2/7 —
项 目 概 况 说 明
报告编号：TMPL-20260713110523
一、项目背景
东祥小区位于莲池区裕华路办事处，始建于1998年 ，户外燃气管道焊缝共计272道。现对其部分焊缝进行抽检，抽检数量43道，抽检部位见附页。
二、检测范围与对象
钢制承压燃气管道，架空 ，管壁在4-6mm，外径6-15cm。
三、主要技术依据
1. NB/T 47013.15-2021《承压设备无损检测 相控阵超声检测》
2. SY/T 6755-2024 《在役油气管道对接接头相控阵及多探头超声检测规范》
四、项目相关方
建设单位：保定市住房和城乡建设局
设计单位：心地能源工程技术有限公司
施工单位：保定新奥燃气有限公司
监理单位：中冀建设管理有限公司
五、其他补充信息
焊缝热处理完成后24小时方可进行检测
检测工期：2026年6月1日至6月30日
六、检测人员资质证书见附页。
— 3/7 —
相 控 阵 超 声 检 测 报 告
报告编号：TMPL-20260713110523
基 本 信 息
| 工程名称 | 东祥小区天然气管道工程 | 检测日期 | 2026-07-13 |
| 报告编号 | TMPL-20260713110523 | 原始记录编号 | TMPL-20260713110523-REC |
| 委托单位 | 保定市住房和城乡建设局 | ||
工 件 参 数
| 工件名称 | 东祥小区户外燃气管道 | 工件编号 | b |
| 坡口型式 | V型 | 焊接方法 | GTAW+SMAW |
| 检测部位 | 焊缝及热影响区（两侧各50mm） | 热处理状态 | PWHT 760℃±10℃恒温4h |
| 材质 | Q235B | 规格 | Φ60mm-Φ150mm 壁厚4-6mm |
| 表面状态 | 管道外表面防锈漆完好 | 检测时机 | 热处理完成24小时后 |
| 检测数量 | 100% | ||
技 术 要 求
| 检测标准 | T/CASEI 004-2021 | ||
| 技术等级 | B级（全焊缝体积检测） | 合格级别 | I级（无缺陷） |
检 测 器 材 及 条 件
| 设备型号 | Omniscan X3 | 设备编号 | EON-PAUT-003 |
| 探头型号 | 5L64-A12 | 模块型号 | SA10-N55S |
| 校准试块 | CSK-IA标准试块 | 对比试块 | RB-3（P92专用） |
| 扫查装置 | ChainSCANNER | 耦合剂 | 浆糊耦合剂（纤维素基） |
| 扫查灵敏度 | Φ2×40mm横孔-6dB | 灵敏度补偿 | 表面4dB+衰减2dB |
| 现场温度 | 28℃ | 表面补偿 | 4dB |
检 测 条 件 参 数
| 序号 | 扫描类型 | 波的类型 | 波次 | 晶片数 | 角度范围 | 角度增量 | 探头位置 |
|---|---|---|---|---|---|---|---|
| 1 | S扫描（扇形扫描） | 纵波 | 一次波 | 16 | 35°-75° | 1° | 焊缝两侧（双侧扫查） |
— 4/7 —
检 测 结 果 及 结 论
依据T/CASEI 004-2021标准，本次所检74道焊缝（F68至相控阵超声图）中，74道评定为I级（无缺陷），结论为合格；结论均为合格。
备 注
所有焊缝检测结果合格。
| 检测人/资格： | 孔繁奇 / PAUT-II级 | 审核人/资格： | 李冠杨 / PAUT-III级 | 批准人/资格： | 杨欣然 / PAUT-III级 |
单位公章：
时间：2026-07-13
— 5/7 —
中低压燃气管道焊缝探伤图
加载中...
相 控 阵 超 声 检 测 数 据 表
| 工件编号 | b | 工件名称 | 东祥小区户外燃气管道 |
| 检测标准 | T/CASEI 004-2021 | 合格级别 | I级（无缺陷） |
| 序号 | 焊缝编号 | 检测范围 | 缺陷编号 | 缺陷位置(mm) | 深度(mm) | 缺陷尺寸(mm) | 质量等级 | 评定结果 |
|---|---|---|---|---|---|---|---|---|
| 1 | F68 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 2 | A28 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 3 | A26 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 4 | A30 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 5 | F22 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 6 | F10 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 7 | F191 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 8 | F190 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 9 | F175 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 10 | F174 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 11 | F172 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 12 | F171 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 13 | F159 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 14 | E56 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 15 | E57 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 16 | C66 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 17 | C73 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 18 | C77 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 19 | F72 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 20 | F76 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 21 | F77 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 22 | F81 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 23 | F86 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 24 | F87 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 25 | F102 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 26 | F112 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 27 | F117 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 28 | F125 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 29 | F124 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 30 | F130 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 31 | F135 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 32 | E62 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 33 | E63 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 34 | E76 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 35 | E77 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 36 | E82 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 37 | E83 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 38 | E88 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 39 | E93 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 40 | E94 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 41 | C47 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 42 | C45 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 43 | C42 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 44 | C43 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 45 | F158 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 46 | F150 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 47 | F149 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 48 | C36 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 49 | C35 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 50 | E4 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 51 | E6 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 52 | C30 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 53 | D4 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 54 | D9 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 55 | D11 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 56 | D14 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 57 | D17 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 58 | D19 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 59 | D20 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 60 | D22 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 61 | E12 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 62 | E13 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 63 | E18 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 64 | E20 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 65 | E27 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 66 | E36 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 67 | E37 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 68 | E42 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 69 | E51 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 70 | E50 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 71 | E52 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 72 | F200 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 73 | F185 | 全焊缝 | / | / | / | / | I级 | 合格 |
| 74 | 相控阵超声图 | 全焊缝 | / | / | / | / | I级 | 合格 |
— 6/7 —
附 件 页
报告编号：TMPL-20260713110523
| 工程名称 | 东祥小区天然气管道工程 | 工件名称 | 东祥小区户外燃气管道 |

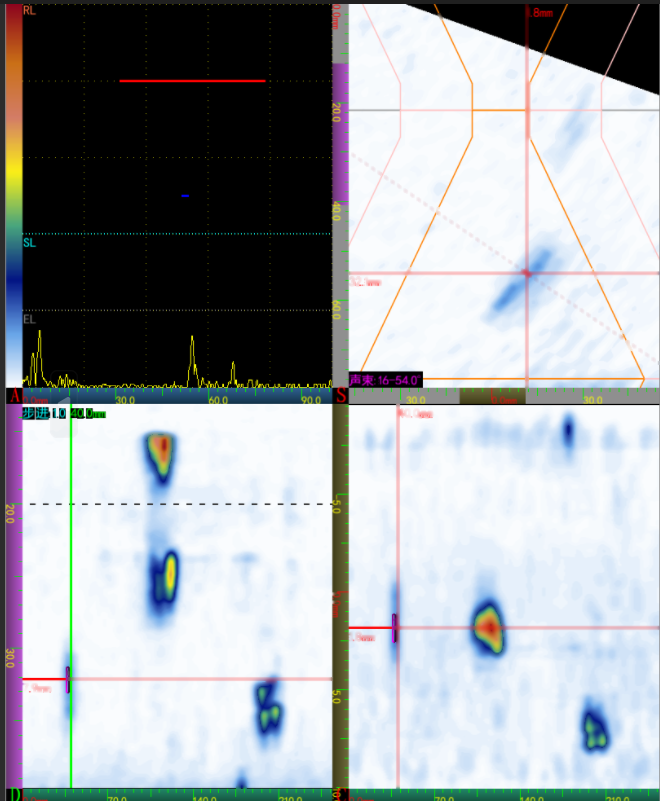

相控阵超声图
焊缝 #F68
焊缝 #A28
焊缝 #A26
焊缝 #A30
焊缝 #F22
焊缝 #F10
焊缝 #F191
焊缝 #F190
焊缝 #F175
焊缝 #F174
焊缝 #F172
焊缝 #F171
焊缝 #F159
焊缝 #E56
焊缝 #E57
焊缝 #C66
焊缝 #C73
焊缝 #C77
焊缝 #F72
焊缝 #F76
焊缝 #F77
焊缝 #F81
焊缝 #F86
焊缝 #F87
焊缝 #F102
焊缝 #F112
焊缝 #F117
焊缝 #F125
焊缝 #F124
焊缝 #F130
焊缝 #F135
焊缝 #E62
焊缝 #E63
焊缝 #E76
焊缝 #E77
焊缝 #E82
焊缝 #E83
焊缝 #E88
焊缝 #E93
焊缝 #E94
焊缝 #C47
焊缝 #C45
焊缝 #C42
焊缝 #C43
焊缝 #F158
焊缝 #F150
焊缝 #F149
焊缝 #C36
焊缝 #C35
焊缝 #E4
焊缝 #E6
焊缝 #C30
焊缝 #D4
焊缝 #D9
焊缝 #D11
焊缝 #D14
焊缝 #D17
焊缝 #D19
焊缝 #D20
焊缝 #D22
焊缝 #E12
焊缝 #E13
焊缝 #E18
焊缝 #E20
焊缝 #E27
焊缝 #E36
焊缝 #E37
焊缝 #E42
焊缝 #E51
焊缝 #E50
焊缝 #E52
焊缝 #F200
焊缝 #F185
焊缝 #相控阵超声图
